Ahoj, chci si udělat kabel mezi gramofonem Tesla NC500 a zesilovačem. Tesla je v původním stavu, tedy všechny kabely originál. Ramínko není předrátované. Původní kabeláž gramofonu je ve výborném vizuálním stavu. Ze spodu gramofonu je konektor DIN do kterého je zastrčený originál kabel v délce cca 1-1,2m zakončený plochým konektorem DIN samec. Teď mám k tomuto kabelu připojený další úplně obyčejný kabel DIN/RCA délky asi 1m.

Mám dvě varianty o kterých uvažuji:
Varianta 1: ponechat původní kabel který jde z gramofonu a udělat k němu asi 1m kabel samice DIN na 2xRCA.

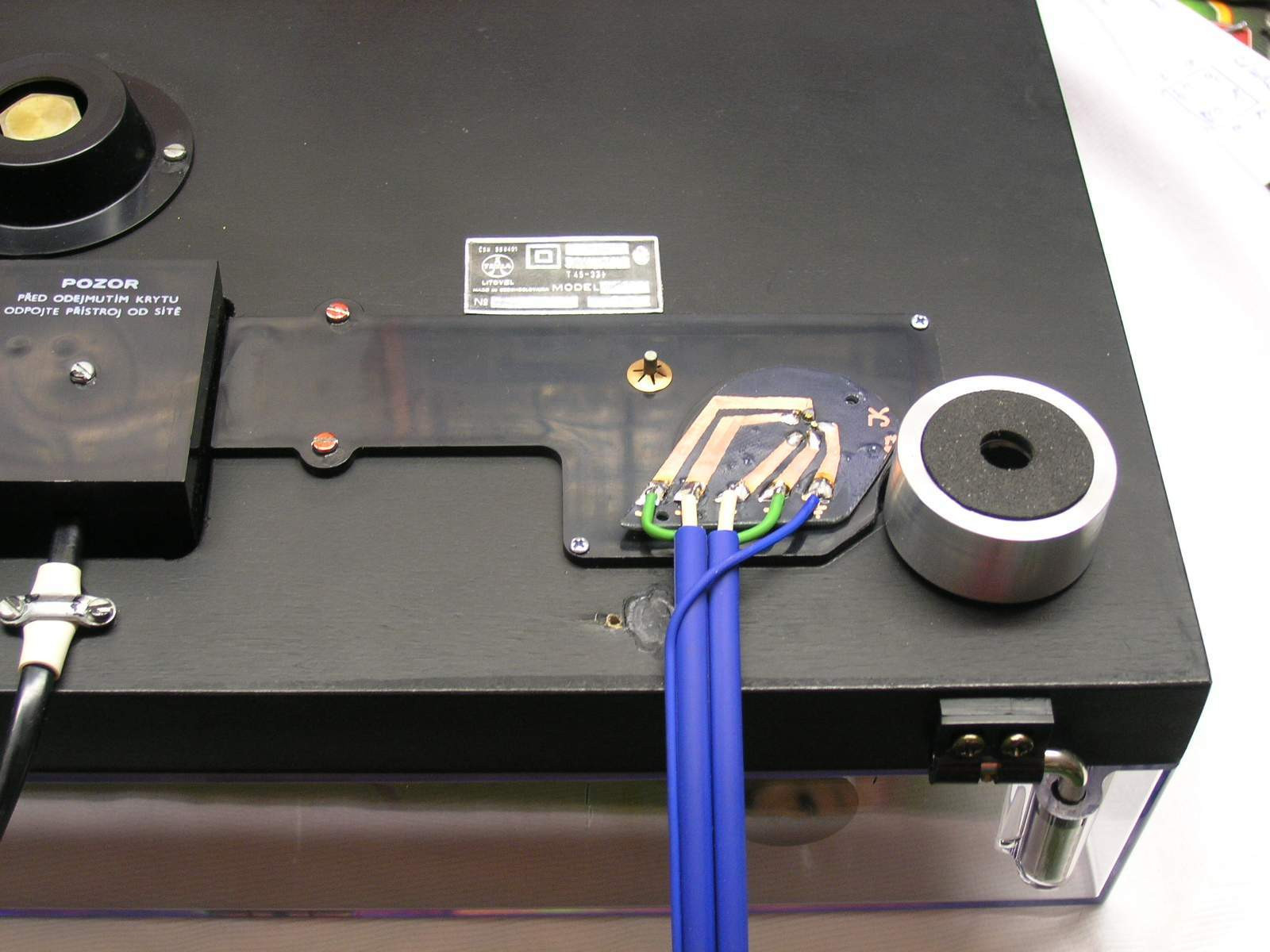

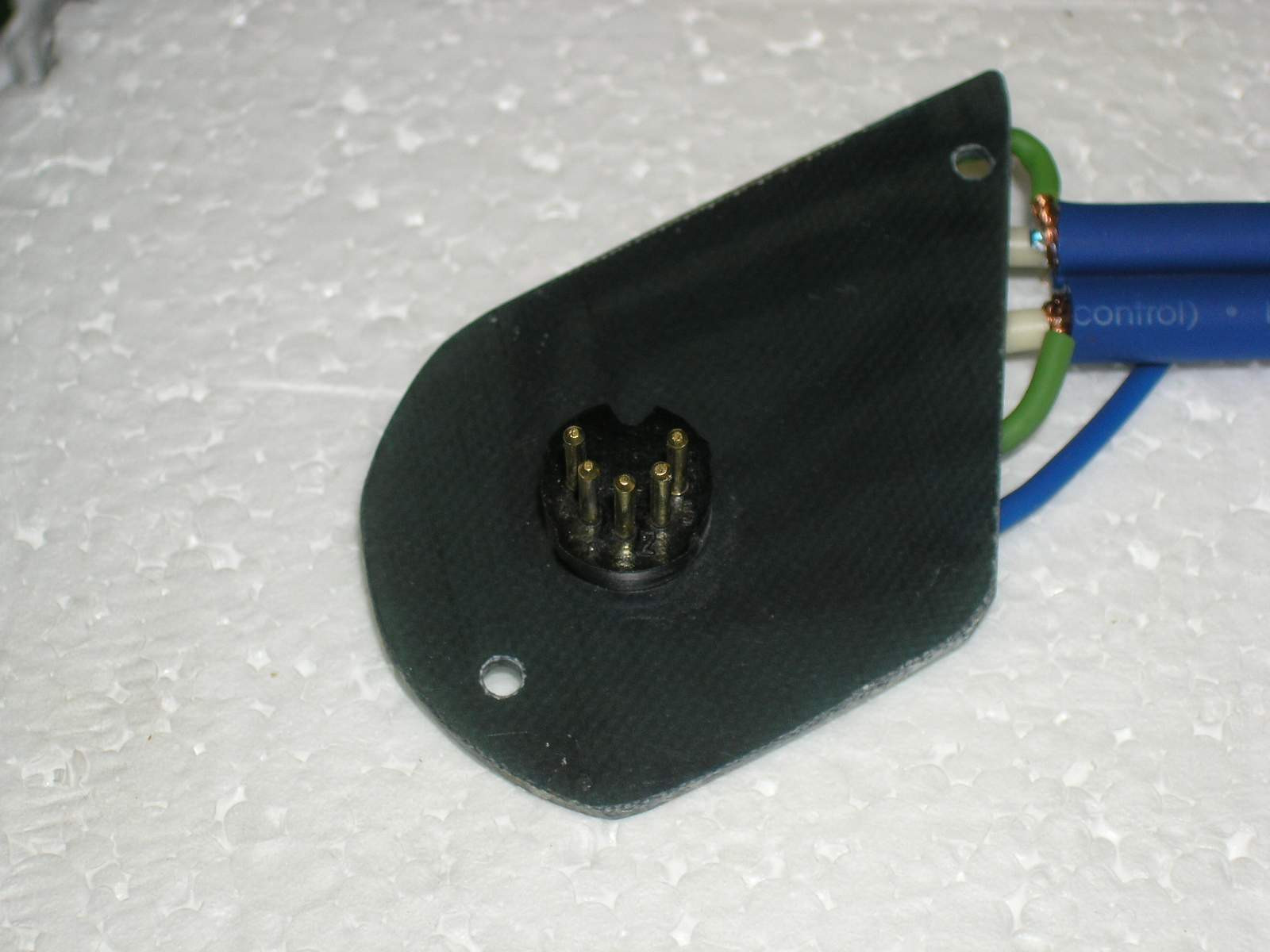

Varianta 2: původní kabel odpojit ze spodu gramofonu a udělat kabel délky 2m s podomácku udělaným konektorem pomoci PCB aby pasoval do konektoru ze spodu Tesla - to jsem odkoukal na místním foru v příspěvku od kukin (vypůjčil jsem si dvě fotky)

Kabel by byl v obou variantách s uzemněním a použil bych pro jeho výrobu některý z těchto dvou typů:
http://www.supracables.cz/supracables/e ... AUDIO-BLUE
nebo
https://www.vandenhul.com/product/d-501 ... ogen-free/

Pročetl jsem toho hodně a nakonec se tu zkusím zeptat a trošku tohle téma oprášit, protože někdo radí ramínko předrátovat, někdo dát cinche na šasi, někdo zase nedrátovat, cinche nedávat. Prý původní kabely jsou kvalitní a to si myslím asi taky. A taky bych chtěl pokud možno ponechat gramofon v původním stavu a moc do něj nezasahovat. Proto nechci vývod na cinche přímo z ramínka, taky se bojím, že by výsledek nebyl lepší než je to teď.

Když to shrnu, tak se vlastně ptám na tyto otázky:
- pomůžu si novým kabelem? Stejně ho vyrobit potřebuji, původní kabel je dočasný úplně obyčejný z elektra za pár korun.
- kterou variantu zvolit? Nadstavit původní kabel druhým kabelem nebo vyrobit od konektoru celý nový kabel v jedné délce?
- jak uzemnit na straně gramofonu, když je celý dřevěný, na zesilovači zem je.
- který kabel z těchto dvou použít (UPRA PHONO 2-PAIR AUDIO BLUE nebo D-501 SILVER HYBRID)
- jaké koupit konektory RCA a DIN - asi už nějaké kvalitní, když bych se do toho pustil, máte tipy?

Děkuji za názory, přikládám i nějaké fotky pro představu.

přikláním se k var.1 redukčku DIN/cinch (RCA) co nejkratší stačí 10cm
kostření šáska na zesilovač není nutné nebo vybrat vhodné
místo na kovové části gramofonu

Děkuji za názor.

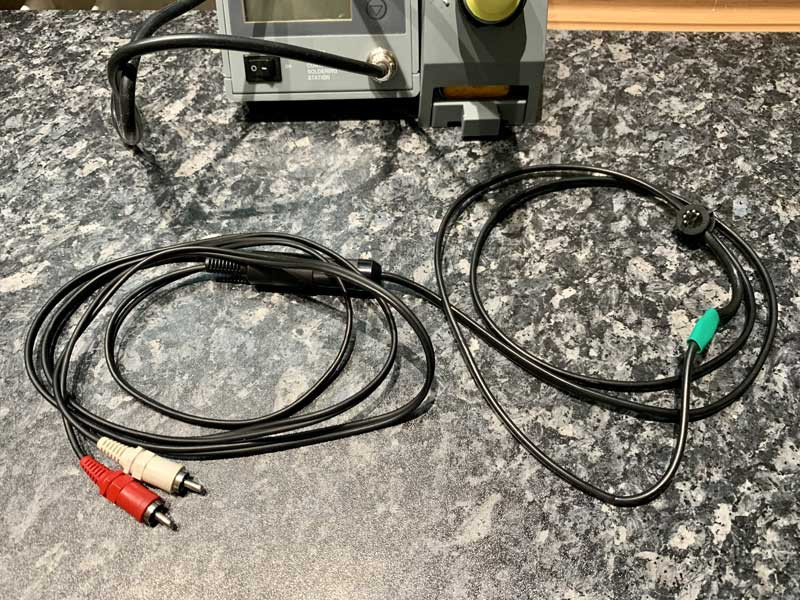

Se stávajícím originál kabelem z gramofonu a k němu připojeným dalším obyčejným kabelem (měl jsem doma) cca 1,2m kabelu 2xcinch-DIN 5 (ale opravdu to je šmejd kabel), je při zesílení zesilovače na vyšší hlasitost slyšitelný brum a rušení. Při nižší až střední hlasitosti brum není nebo je minimální. Při běžné hlasitosti je zvuk z gramo si myslím pěkný. Výšky i basy, vše je v normě. Ale nemám porovnání a jsem lajk. Takže až vyzkouším kabelové připojení obou variant, tak jsem sám zvědavý jestli bude rozdíl, aktuální stav mám naposlouchaný a minimálně ten brum poznám ihned.

Takže jsem se rozhodl a dnes objednal komponenty a vyzkouším nakonec obě varianty a pak dám vědět jak test dopadl.
Objednáno:
Kabel: SUPRA PHONO 2-PAIR AUDIO BLUE http://www.supracables.cz/supracables/e ... AUDIO-BLUE - tento kabel má skvělou kapacitní hodnotu 52PF/m - tak jsem se rozhodl, že vyzkouším tento.
RCA/cinche: http://www.supracables.cz/supracables/e ... UPRA-RCA-6

Při variantě celého kabelu od spodku gramofonu, kde je v šasi vsazený DIN konektor samice použiji opačný DIN samec, který rozdělám a bez plastového krytu pak půjde zasunout do gramofonu. Je tam místo tak 3,5cm. Předběžně jsem to zkoušel a mělo by to vyjít. Uvidím jak se to bude chovat, případně upravím kovový domeček konektoru a uzavřu ho.

Dám vědět, třeba to pak někomu taky pomůže.

zde platí čím kratší tím lépe, origoš kabel zapojen napevno v gramci
má často jen 0.5m
samost.zemní fous můžeš připájet na kontakt ZEM těsně u vývodu z ramínka
přenosky a opačný konec do svorky GND na zesíku, někdy pomůže jindy
vůbec nic

A proč prosimtě tam za každou cenu chceš zachovat ten DIN konektor? Není jednoduši do zadní stěny vyvrtat 2 otvory a použít RCA samice konektory ? Čím méně konektoru v signálové cestě,tím lépe.A nakonec to i líp vypadá.


nebo to jde i takto


Všechno lepší,než ten paskvil s DIN

Díky za názory.

Materiál už mám koupený a zítra dorazí, tak už vyzkouším obě varianty 1 a 2 popsané v prvním příspěvku. Úroveň Brumu, který jde aktuálně až při nastavení vyšší hlasitosti (cca 50% a více) ze zesilovače změřim a porovnám při variantě 1 a 2. Dám nakonec na to vyzkoušení a poslechnutí rozdílů. Kabel je výrobcem vychválený do nebes a útlum má pouze 52 PF/m, tak uvidíme jaká bude praxe. Možná přijdu na to, že bude lepší udělat kabel kratší, dejme tomu do 1-1,2metru a přemístit zesilovač ke gramofonu. Nebo, že ani jedna varianta 1 a 2 nebude OK a budu nucený předrátovat ramínko na cinche. Ale odpověď na otázku Tomášovi proč nechci chince je min. ze tří důvodů. 1/ nechce se mi předrátovávat ramínko abych měl vývod vcelku až na cinche, protože jsem četl, že originál kabely ramínka jsou v Tesle dobré a kvalitní. 2/ nevím jaké kabely na prodrátování použít, a za 3/ zatím chci nechat Teslu tak nějak v co nejvíc původním stavu. To předrátování a cinche už je větší zásah a trochu se bojím to tak rozvrtat, ramínko jsem nikdy nedemontoval atd.
Neříkám, možná se k tomu dopracuji ale jednoduše nejraději bych zjistil, že dám tento nový kabel přímo od gramo a bude to OK. V každém případě dám vědět, jak to dopadne.

Ahoj. Tak kabel jsem dnes vyrobil. Nakonec jsem udělal variantu 2 a u té už zůstal.

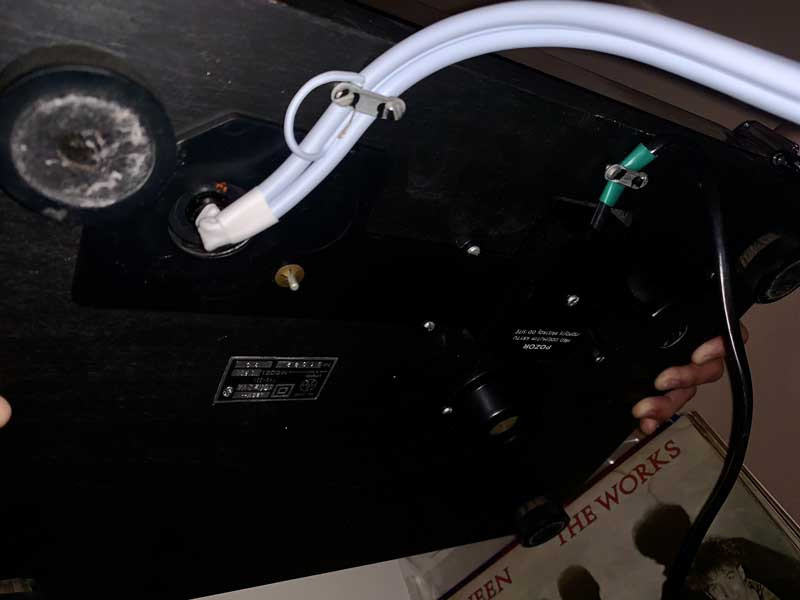

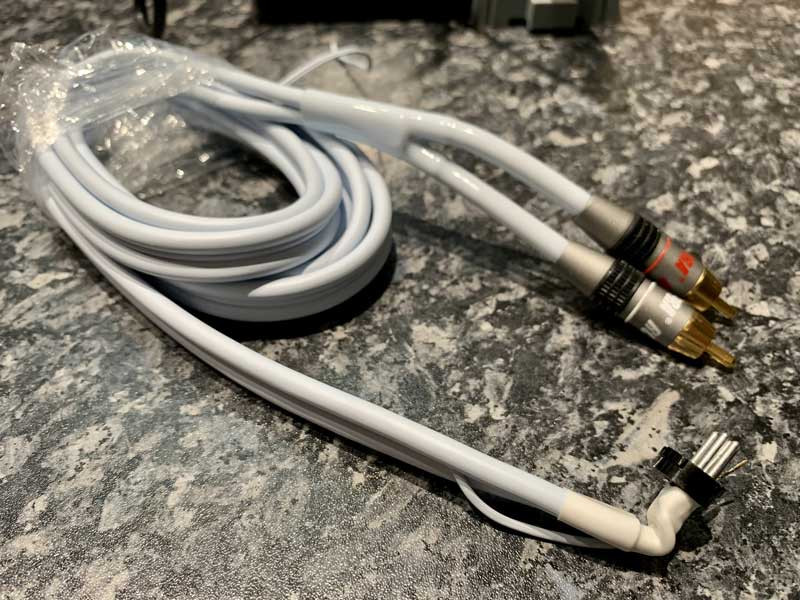

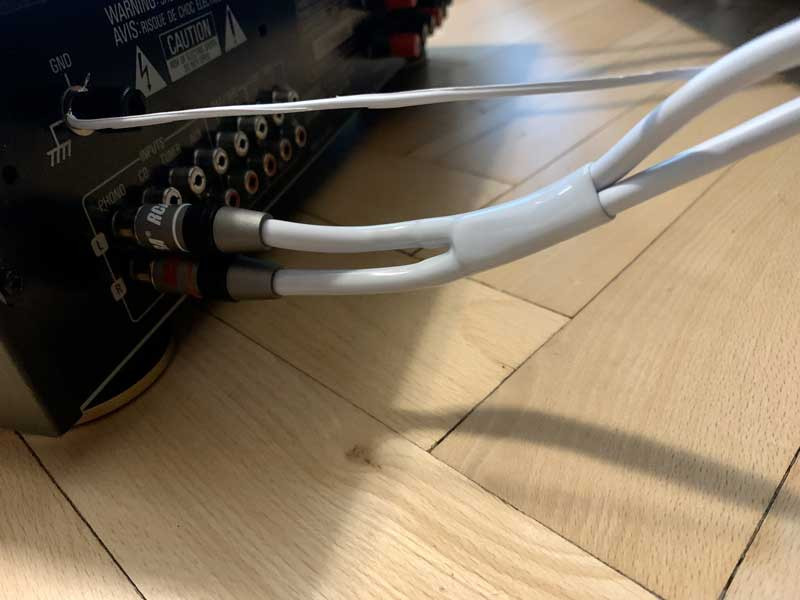

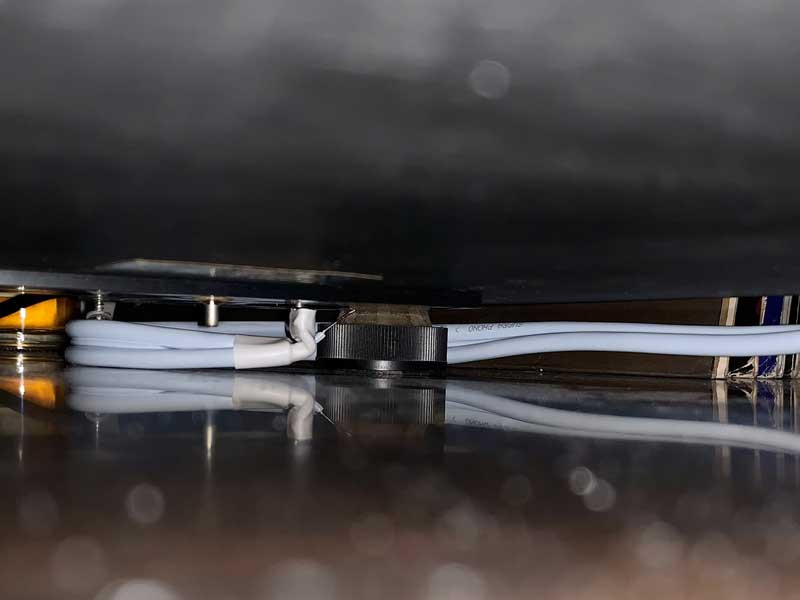

Takže kabel délky 2m s konektory 2x Cinch a na opačné straně jsem udělal (homemade) DIN5 konektor, tak aby šel zapojit do spodního konektoru Tesly NC500. Rozdělal jsem nový DIN5 konektor, vybral z něj pouze plast s piny a na ten napájel kabely, použil smršťovačku. S výsledkem jsem spokojený, bál jsem se toho konektoru do spodku gramofonu více ale nakonec v klidu, drží, je to pevné a krásně šel vytvořit do pravého úhlu a pod gramofon dobře vejde. Dokonce šel kabel uchytit kovovým plíškem, který držel originál kabel.

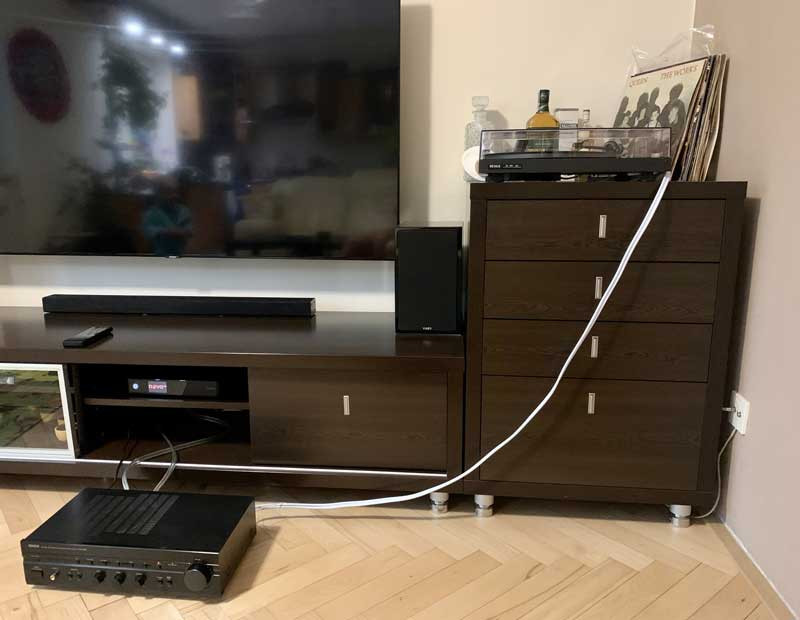

Vím, že čím kratší kabel z gramofonu do zesilovače, tím lépe. Kvůli rozmístění zesilovače a gramofonu jsem ale udělal kabel 2m. Možná když vymyslím jiné umístění, tak pak kabel jednoduše zkrátím. Zatím ale nechám 2m protože mi přijde že to je OK. Otestoval jsem to, a výsledek???

Se starými kabely při hlasitosti víc jak 20 (zesák má 0 až 40) to už fakt hodně brumělo/rušilo. Nemám nakonec nahrávky pro porovnání, nechtělo se mi to nakonec řešit. Ale jakýkoli brum je pryč. Zdá se mi, že i zvuk si trochu polepšil. Ten brum a rušení šlo dobře pozorovat třeba i v pauzách mezi songy, při vyšší hlasitosti byl brum, teď maximálně tichý šum a občasné praskání podle stavu LP. Jsem nadšený.

Ten kabel SUPRA, který jsem použil byl loterie, protože jsem nikde na webu nenašel od někoho zkušenost. Má ale kapacitu pouze 52 PF/m, proto jsem se pro něj rozhodl. Taky musím napsat, že nemám zkušenost a možnost porovnání s jinými kabely. Ale jednoduše vycházím z toho, že přesto, že má můj kabel 2m, tak je to úplně v pohodě, žádný brum, šum, nic. Zvuk je super už teď. Líbí se mi jak to hraje. A to se zítra těším na výměnu přenosky, doufám, že zvuk bude ještě lepší.

Tak snad až to někdo bude řešit, tak mu můj příspěvek trochu pomůže. Samozřejmě si i nadále nechám rád poradit a rád si poslechnu třeba i kritiku.

Přeji všem dobrý poslech.
