Oprava/servis DENSEN Beat B-100
Re: Oprava/servis DENSEN Beat B-100
TOMAS ty operaky jsou tedy nekde pred prepinacem a na schematu nejsou?
Re: Oprava/servis DENSEN Beat B-100
V manuále je napísané, že vstup č.1 sa môže nejakým prídavným modulom upraviť na MM vstup. V tej schéme je to kreslené od prepínača ďalej, ten OZ je pred prepínačom, takže v schéme nie je. Je to zrejme príprava na MM vstup. A oproti schéme je tam navyše jeden trimer na kanál, podľa popisu (a plošných spojov) slúži na vyváženie DC ofsetu na výstupe ("výhoda" absencie kondenzátov na vstupe konca a v NFB..
)
2 kleofashmobil
Podľa obrázkov je tam uzavretý potenciometer vyzerajúci ako ALPS, takže tým to zrejme nebude.. Ak to blbne len pri malej hlasitosti, tak to bude skutočne asi to prechodové skreslenie, čo je v podstate "mrtva zóna" okolo nuly, kedy sa neprenesie na výstup (ktorý nie je korigovaný celkovou spätnou väzbou) signál...
)2 kleofashmobil
Podľa obrázkov je tam uzavretý potenciometer vyzerajúci ako ALPS, takže tým to zrejme nebude.. Ak to blbne len pri malej hlasitosti, tak to bude skutočne asi to prechodové skreslenie, čo je v podstate "mrtva zóna" okolo nuly, kedy sa neprenesie na výstup (ktorý nie je korigovaný celkovou spätnou väzbou) signál...
Re: Oprava/servis DENSEN Beat B-100
Aha. Díky.
-
kleofashmobil
- Příspěvky: 7
- Registrován: 22 lis 2024 21:00
- Kontaktovat uživatele:
Re: Oprava/servis DENSEN Beat B-100
Neni, to uverenjene schema je pro REV A. Legenda pravi, ze ji kdysi 'leaknul' byvaly zamestannec Densenu a ti se s nim pak soudili. Toto je REV B., V tom schematu REV A. je neco jako TCL555, ale zde je LM833. Jinak vse okolo vypada podobne, dioda, zenerka, kondiky. Ale uplne to nechapu. Lze si vsimnout, ze tistak je okolo LM833 vypaleny. Nesmrdi, tj zda se, ze se to jiz nekolik let prehrivalo v tomto miste.
Poradil by nekdo jak seridit Bias a DC?
-
kleofashmobil
- Příspěvky: 7
- Registrován: 22 lis 2024 21:00
- Kontaktovat uživatele:
Re: Oprava/servis DENSEN Beat B-100
Zesilovacum nerozumim, spis delam mikrokontrolery, ale mohu tomu rozumet tak, ze jiz neni spravne nastaveny Bias diky degradaci soucastek?BVa píše: ↑27 lis 2024 19:25V manuále je napísané, že vstup č.1 sa môže nejakým prídavným modulom upraviť na MM vstup. V tej schéme je to kreslené od prepínača ďalej, ten OZ je pred prepínačom, takže v schéme nie je. Je to zrejme príprava na MM vstup. A oproti schéme je tam navyše jeden trimer na kanál, podľa popisu (a plošných spojov) slúži na vyváženie DC ofsetu na výstupe ("výhoda" absencie kondenzátov na vstupe konca a v NFB..
2 kleofashmobil
Podľa obrázkov je tam uzavretý potenciometer vyzerajúci ako ALPS, takže tým to zrejme nebude.. Ak to blbne len pri malej hlasitosti, tak to bude skutočne asi to prechodové skreslenie, čo je v podstate "mrtva zóna" okolo nuly, kedy sa neprenesie na výstup (ktorý nie je korigovaný celkovou spätnou väzbou) signál...
Re: Oprava/servis DENSEN Beat B-100
No jo. Ale TCL555 je casovac a LM833 dvojity opamp. Tak kdo ví, jak to tam přesně je.
Re: Oprava/servis DENSEN Beat B-100
2kleofashmobil
Na tej fotke sú na DPS dva IO.. Jeden je dvojitý OZ(833),druhý nie je 555??
Nastavenie: V schéme sú v emitoroch koncov 3 odpory paralelne ,hodnota je uvedená 0,47R. Ak je každý odpor 0,47, tak medzi emitormi koncov je cca 0,33 R, zmeraj odpor pri vypnutom zosilňovači. Ak to sedí,zapni zosilňovač a zmeraj napätie medzi emitormi koncov v každom kanále,s odpojenými boxami a bez signálu. Malo by tam byť odhadom cca 15-20mV, čo zodpovedá prúdu cca 50-70mA (0,33x0,05..), viac by som nedával. A bacha na skraty pri meraní...Skontroluj a nastav trimrom bias v každom kanále. Zero- nastav nulu na výstupe proti zemi, teda na svorkách pre repro v každom kanále.
Na tej fotke sú na DPS dva IO.. Jeden je dvojitý OZ(833),druhý nie je 555??
Nastavenie: V schéme sú v emitoroch koncov 3 odpory paralelne ,hodnota je uvedená 0,47R. Ak je každý odpor 0,47, tak medzi emitormi koncov je cca 0,33 R, zmeraj odpor pri vypnutom zosilňovači. Ak to sedí,zapni zosilňovač a zmeraj napätie medzi emitormi koncov v každom kanále,s odpojenými boxami a bez signálu. Malo by tam byť odhadom cca 15-20mV, čo zodpovedá prúdu cca 50-70mA (0,33x0,05..), viac by som nedával. A bacha na skraty pri meraní...Skontroluj a nastav trimrom bias v každom kanále. Zero- nastav nulu na výstupe proti zemi, teda na svorkách pre repro v každom kanále.
-
kleofashmobil
- Příspěvky: 7
- Registrován: 22 lis 2024 21:00
- Kontaktovat uživatele:
Re: Oprava/servis DENSEN Beat B-100
Ahoj BVa,
Dekuji, rozeberu zmerim, zkusim a predpokladam serizovat v zahratem stavu. Jinak jak si vsimnul Jarda69, je tam jeste jeden IC, asi to bude 555. Jen mi njde do hlavy, proc se to kolem toho 833 tak zahriva. To vypada ze to bude tedy asi predzesilovac a i kdyby byl spatne serizeny bias, neni k tomu duvod. kazdopadne dekuji za rady a dam vedet jaky je progress.
Dekuji, rozeberu zmerim, zkusim a predpokladam serizovat v zahratem stavu. Jinak jak si vsimnul Jarda69, je tam jeste jeden IC, asi to bude 555. Jen mi njde do hlavy, proc se to kolem toho 833 tak zahriva. To vypada ze to bude tedy asi predzesilovac a i kdyby byl spatne serizeny bias, neni k tomu duvod. kazdopadne dekuji za rady a dam vedet jaky je progress.
Re: Oprava/servis DENSEN Beat B-100
Vyzerá to tak, že to sú SMD Zenerky (12-15V?) idú každá jedným koncom na piny 8 a 4 toho 833, čo je +Ub,- Ub, napájanie, druhé konce asi budú spojené a zapojené na zem. Na tie zenerky je privedené napájanie cez odpory z napájania konca, odpory sú výkonové na hornej strane DPS. Však si to vysleduj na DPS, jedným koncom pôjdu na +a- napájania konca, na kolektory výkonových tranzistorov. Odpory asi majú zbytočne malú hodnotu, prúd cez ZD je veľký a malé SMD diody "kúria" a pália DPS...proc se to kolem toho 833 tak zahriva
-
kleofashmobil
- Příspěvky: 7
- Registrován: 22 lis 2024 21:00
- Kontaktovat uživatele:
Re: Oprava/servis DENSEN Beat B-100
Ahoj BVa,
Zmerim take, takze reseni je bud vymenit zenerky a nebo vymenit odpory na horni strane DPS. Asi si bude treba to rozkreslit. Dekuji!
Zmerim take, takze reseni je bud vymenit zenerky a nebo vymenit odpory na horni strane DPS. Asi si bude treba to rozkreslit. Dekuji!
Re: Oprava/servis DENSEN Beat B-100
není to napájené větším napětím než na jaké to bylo navržené?BVa píše: ↑28 lis 2024 16:46Vyzerá to tak, že to sú SMD Zenerky (12-15V?) idú každá jedným koncom na piny 8 a 4 toho 833, čo je +Ub,- Ub, napájanie, druhé konce asi budú spojené a zapojené na zem. Na tie zenerky je privedené napájanie cez odpory z napájania konca, odpory sú výkonové na hornej strane DPS. Však si to vysleduj na DPS, jedným koncom pôjdu na +a- napájania konca, na kolektory výkonových tranzistorov. Odpory asi majú zbytočne malú hodnotu, prúd cez ZD je veľký a malé SMD diody "kúria" a pália DPS...proc se to kolem toho 833 tak zahriva
Re: Oprava/servis DENSEN Beat B-100
Trafo tam asi nikto nemenil,
. A v sieti asi nebude 300V.
. A v sieti asi nebude 300V.Re: Oprava/servis DENSEN Beat B-100

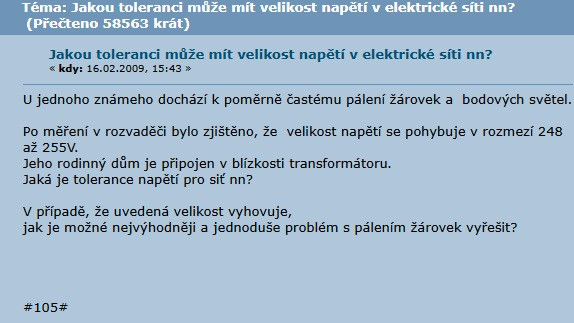

nemusí to být zrovna 300V, nebyl by první kdo má problém
https://diskuse.elektrika.cz/index.php/ ... 517.0.html
https://diskuse.elektrika.cz/index.php? ... 968.0.html
https://diskuse.elektrika.cz/index.php? ... 968.0.html
